QPB9378TR13 是一款高度集成的射頻前端模塊，主要用于 5G TDD 基站。該模塊在雙通道配置中集成了一個兩級 LNA 和一個高功率 SPDT 開關。它的第二級 LNA 具有旁路功能，LNA 在發送模式時具有掉電模式。

QPB9378TR13 的工作頻率范圍為 2.3 - 5.0 GHz。在接收模式下，它的噪聲系數為 1.25 dB，在 3.6 GHz 頻率下的增益為 33.5dB，在發射模式下的插入損耗為 0.5 dB。該開關支持高達 20 W 平均功率（假設 PAR 為 9 dB）的輸入射頻功率信號。

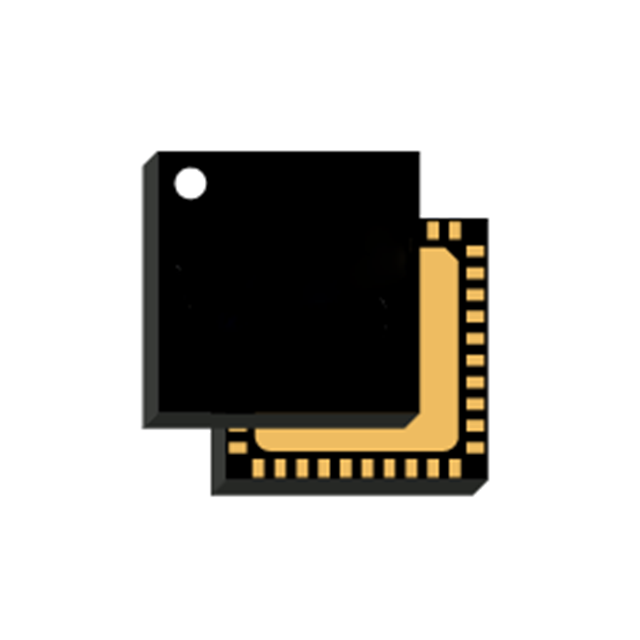

QPB9378TR13 采用符合 RoHS 規范的 6 x 6 mm 緊湊型表面貼裝無引線封裝。該開關 LNA 模塊面向基于 5G TDD MIMO 架構配置的無線基礎設施應用。

主要特性

2.3 - 5.0 GHz 頻率范圍

雙通道

第二個 LNA 具有旁路模式

20 W 平均功率處理能力（Tx 模式）

33.5 dB 增益（Rx 模式，高增益狀態）

14.5 dB 增益（Rx 模式，低增益狀態）

+33 dBm OIP3（接收模式，高增益狀態）

+34.5 dBm OIP3（Rx 模式，低增益狀態）

1.25 dB 噪聲系數（Rx 模式）

0.5 dB 插入損耗（Tx 模式）

封裝尺寸小巧，6 x 6 毫米

應用

5G m-MIMO

無線基礎設施

小基站

基于 TDD 的架構
