PCA9601DPZ設計用于隔離 I2C 總線電容，允許在高達 4000 pF 的點對點或多點應用中驅動長總線。PCA9601 是 P82B96 的更高速版本，也是 PCA9600 的更高驅動版本，可在 0 °C 至 85 °C 溫度范圍的應用中，在遠程子卡上實現更多的 Fast-mode Plus (Fm+) 從站。

特點和優勢

? I2C 總線信號的雙向數據傳輸

? 15 mA SX/SY 灌電流能力可在 470 pF 負載條件下實現 5 V Fm+ 總線上升時間

? 隔離電容允許 SX/SY 側大于 400 pF，TX/TY 側大于 4000 pF

? 在長達 20 米的導線上實現 1 MHz 工作頻率（參見 AN10658）

- 電源電壓范圍為 2.5 V 至 15 V，SX/SY 側的 I2C 總線邏輯電平與電源電壓無關

- 將 I2C 總線信號分成一對正向/反向 TX/RX、TY/RY 信號，用于與光電隔離器和需要單向輸入和輸出信號路徑的類似設備連接

? 低電源電流

? 根據 JESD22-A114 標準，ESD 保護電壓超過 3500 V HBM，根據 JESD22-C101 標準，ESD 保護電壓超過 1400 V CDM

? 閂鎖效應測試符合 JEDEC 標準 JESD78，電流超過 100 mA

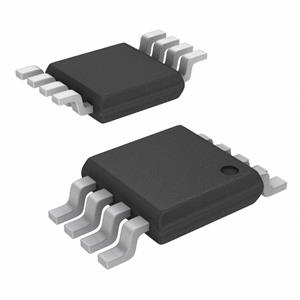

- 提供封裝： SO8 和 TSSOP8 (MSOP8)

應用

? 工作在不同邏輯電平（例如 5 V 和 3 V 或 15 V）的 I2C 總線之間的接口

? I2C 總線與 SMBus（350 μA）標準或 Fm+ 標準之間的接口

? 將 I2C 總線 SDA 或 SCL 信號簡單轉換為多分差分總線硬件，例如通過兼容 PCA82C250 轉換

? 與光耦合器連接，在高達 1 MHz 的 I2C 總線節點之間提供光隔離

? 長距離點對點或多點架構
