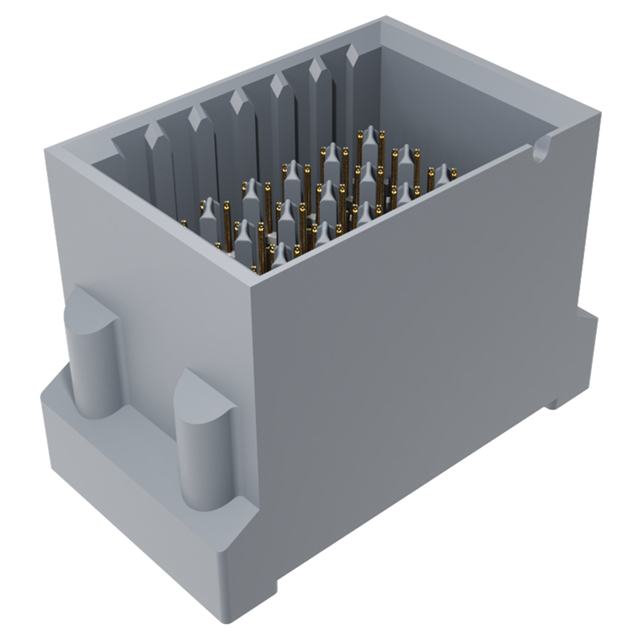

245-4214-11V ：Paladin? HD，垂直接頭，4對，4列，2.4mm間距，1.50mm擦拭，GXT+

產品：245-4214-11V

類型：背板連接器

系列：Paladin? HD 112Gb/s

概述：

Amphenol 的 Paladin? HD互連系統具有高密度，支持112GB/s的數據速率，提供高帶寬，在1U空間內支持多達144個正交差分對。此系列采用平衡對結構；采用單獨組裝和分立屏蔽差分對，配備顛覆性的混合板固定機構，可實現高密度傳輸。

特征與優勢：

出色的正交密度

在1RU卡空間內支持144個差分對，可確?？諝饬魍?/span>

112G系統的行業標準性能

25GHz下計入插入損耗(IL)時的XTalk裕量超過40dB

線性傳輸帶寬超過40GHz

40GHz下無殘樁諧振

具有壓接接地端子和壓接信號的混合板固定機構，支持傳統制造工藝

針對板頂層的最大線差分對間密度、信號完整性和差分對布線進行了優化

可容納更多布線通道，從而盡可能減少板層數

支持144個正交差分對，可以在6個高速層布線，每層最多2個差分對

在連接器的機械配接范圍內保持一致的信號完整性

當連接器未插接長度達到1.5毫米時，阻抗變化小于5?

每個差分對內采用機械匹配和電氣平衡信號

采用低時滯設計，支持低模式轉換和傳統走線分線

通用對稱配接接口

支持90°/270°正交應用，以及公母電纜

利用成熟的Paladin差分對架構和配接接口

優化的可靠性、堅固性、質量，支持現實世界的112G應用

92? (+/- 5?)標稱阻抗
