AMC1305-Q1 器件是一款高精度 Δ-Σ (ΔΣ) 調制器，通過磁場抗擾度較高的電容式雙隔離柵隔離輸出與輸入電路。根據 DIN V VDE V 0884-10、UL1577 和 CSA 標準，該隔離柵經認證可提供高達 7000 V峰值 的增強型隔離。當與隔離電源配合使用時，該器件可防止共模高電壓線路上的噪聲電流進入本地系統接地，從而干擾或損害低電壓電路。

AMC1305-Q1 針對直接連接分流電阻器或其它低電壓等級信號源進行了優化，同時具有出色的直流和交流性能。分流電阻通常用于感測牽引逆變器、車載充電器或類似汽車應用 中的電流。通過使用適當?shù)臄?shù)字濾波器（即，集成于 TMS320F2837x）來抽取位流，該器件可在 78kSPS 數據速率下實現 85dB (13.8 ENOB) 動態范圍的 16 位分辨率。

在高側，調制器由 5V (AVDD) 標稱電壓供電，而隔離數字接口則由 3.3V 或 5V 電源 (DVDD) 供電。

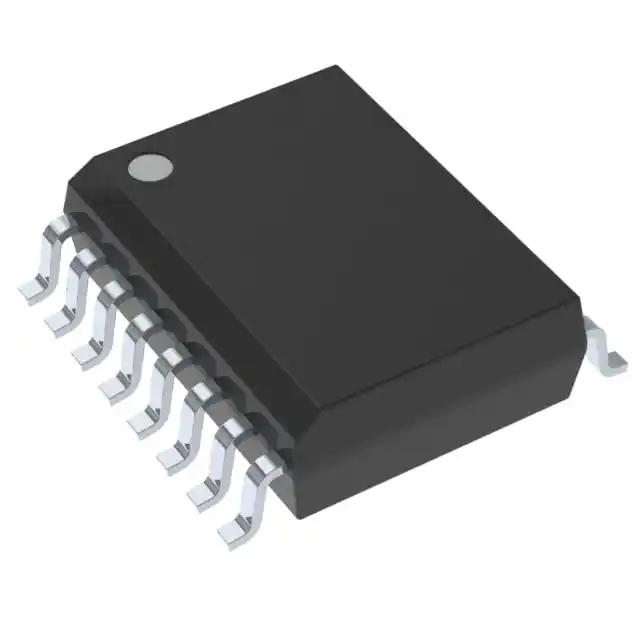

AMC1305-Q1 采用寬體小外形尺寸集成電路 (SOIC)-16 (DW) 封裝。

特征

?具備汽車應用資格

?AEC-Q100合格，結果如下：

–1級溫度：-40°C至+125°C

–HBM ESD等級2

–CDM ESD分類等級C6

?引腳兼容系列：

–±50 mV或±250 mV輸入電壓范圍

–CMOS或LVDS數字接口選項

?卓越的直流性能：

–偏移誤差：±50μV或±150μV（最大值）

–偏移漂移：1.3μV/°C（最大值）

–增益誤差：±0.3%（最大值）

–增益漂移：±40 ppm/°C（最大值）

?安全相關認證：

–7000-VPK加強隔離符合DIN V VDE V 0884-10（VDE V 0.884-10）：2006-12

–根據UL1577，5000-VRMS隔離1分鐘

–CAN/CSA 5A號部件驗收服務通知

?瞬態抗擾度：15 kV/μs（最小值）

?高電磁場抗擾度

?外部5 MHz至20 MHz時鐘輸入

應用

?基于分流器的電流感測或基于電阻器分壓器的電壓感測輸入：

–牽引逆變器

–車載充電器（OBC）

–DC-DC轉換器

–電池管理系統（BMS）
