最新資訊概覽：LTC2171CUKG-12 是 4 通道、同步采樣 12 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。該器件非常適合要求苛刻的通信應用，其 AC 性能包括 71dB SNR 和 90dB 無寄生動態范圍 (SFDR)。0.15psRMS 的超低抖動實現了 IF 頻率的欠采樣和卓越的噪聲性…
概覽：

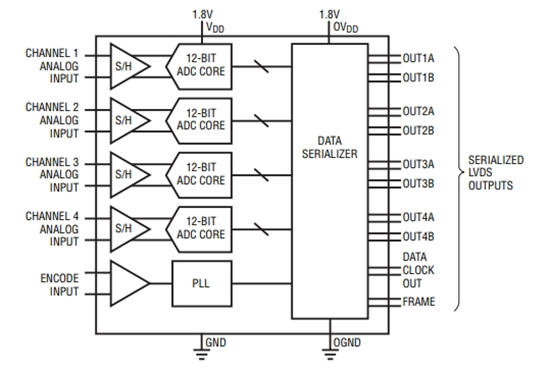

LTC2171CUKG-12 是 4 通道、同步采樣 12 位 A/D 轉換器，專為對高頻、寬動態范圍信號進行數字化處理而設計。該器件非常適合要求苛刻的通信應用，其 AC 性能包括 71dB SNR 和 90dB 無寄生動態范圍 (SFDR)。0.15psRMS 的超低抖動實現了 IF 頻率的欠采樣和卓越的噪聲性能。
LTC2171CUKG-12的規格：
系列：LTC2171-12
安裝風格：SMD/SMT
封裝 / 箱體：QFN-52
分辨率：12 bit
通道數量：4 Channel
采樣比：40 MS/s
輸入類型：Differential/Single-Ended
結構：Pipeline
模擬電源電壓：1.8 V
封裝：Tube
商標：Analog Devices
開發套件：DC1525A-K
DNL - 微分非線性：0.1 LSB
INL - 積分非線性：0.3 LSB
Pd-功率耗散：198 mW
產品類型：ADCs - Analog to Digital Converters
參考類型：Internal
SFDR - 無雜散動態范圍：90 dB
關閉：Shutdown
SINAD - 信噪和失真率：70.8 dB
特征：
4 通道同步采樣 ADC
71dB SNR
90dB SFDR
低功率：306mW / 198mW / 160mW (總值)
77mW / 50mW / 40mW (每通道)
單 1.8V 電源
串行 LVDS 輸出：每通道 1 位或 2 位
可選輸入范圍：1VP-P 至 2VP-P
800MHz 滿功率帶寬采樣及保持
停機和打盹模式
用于配置的串行 SPI 端口
引腳兼容的 14 位和 12 位器件版本
52 引腳 (7mm x 8mm) QFN 封裝
典型應用：
通信
蜂窩基站
軟件定義無線電
便攜式醫學成像
多通道數據采集
非破壞性測試
