深圳市明佳達電子有限公司（供求TI）6mA TMCS1101A3BQDRQ1、TMCS1101A3UQDRQ1 汽車用霍爾效應電流傳感器IC。
器件型號：TMCS1101A3BQDRQ1
產品種類：電流傳感器 1 通道 霍爾效應 8-SOIC
產品詳情：
TMCS1101/TMCS1101-Q1精密隔離電流傳感器是電隔離霍爾效應電流傳感器，能夠進行直流或交流電流測量，具有高精度、出色的線性度以及溫度穩定性等特性。低漂移、溫度補償信號鏈在整個器件溫度范圍內具有<1.5%滿量程誤差。輸入電流流經內部1.8m?導體，該導體生成可通過集成霍爾效應傳感器來測量的磁場。這種結構無需外部集中器，因此簡化了設計。低導體電阻可最大限度地降低功耗和散熱。固有的電流絕緣在電流路徑和電路之間提供600V終生工作電壓和3kVRMS基本隔離。Texas Instruments TMCS1101中集成的電氣屏蔽實現了出色的共模抑制和瞬態抑制能力。
輸出電壓與輸入電流成正比，具有四個靈敏度選項。TMCS1101具有固定靈敏度，因此可在3V至5.5V單電源下工作，消除了比例誤差，提高了電源噪聲抑制能力。當流入正輸入引腳時，電流極性被視為正極性。提供單向和雙向傳感型號可選。TMCS1101的最大電源電流為6mA，所有靈敏度型號都可–40°C至+125°C額定工作溫度范圍內工作。
特性：
? 符合汽車應用類AEC-Q100標準 (TMCS1101-Q1)
- 溫度等級1TA ：-40°C至125°C (TMCS1101-Q1)
? –40oC至85oC時的總誤差：±0.51%（典型值），±1.15%（最大值）
- 敏感度誤差：±0.5%
- 失調誤差：9mA
- 失調漂移：0.04mA/oC
- 線性誤差：0.05%
? 終生和環境漂移：<±0.5%
? 隔離等級：3kVRMS
? 可靠的600V終生工作電壓
? 雙向和單向電流感測
? 零漂移內部基準
? 工作電源電壓范圍：3V至5.5V
? 信號帶寬：80kHz
? 多種靈敏度選項
- TMCS1101A1U/B - 50mV/A
- TMCS1101A2U/B - 100mV/A
- TMCS1101A3U/B - 200mV/A
- TMCS1101A4U/B - 400mV/A
? 安全相關認證（計劃中）
- UL 1577元件認可計劃
- IEC/CB 62368-1

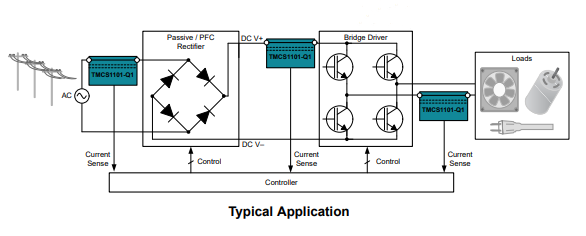

應用：
? 電機和負載控制
? 逆變器和半橋電流測量
? 功率因數校正
? 過流保護
? 直流和交流電源監控
如有興趣，請聯系陳先生咨詢：
QQ：1668527835
電話：13410018555
郵箱：chen13410018555@163.com
