深圳市明佳達電子有限公司介紹裕太微 YT8521SH-CA 一款高度集成的以太網收發器，符合10BASE-Te、100BASE-TX 和 1000BASE-T IEEE 802.3 標準。

概述

YT8521SH-CA 提供通過 CAT.5E UTP 電纜傳輸和接收以太網數據包所需的所有物理層功能。YT8521SH-CA 采用最先進的 DSP 技術和模擬前端 (AFE)，可通過 UTP 電纜實現高速數據傳輸和接收。

YT8521SH-CA 實現了交叉檢測和自動校正、極性校正、自適應均衡、串音消除、回聲消除、定時恢復和糾錯等功能，以 10Mbps、100Mbps 或 1000Mbps 的速度提供強大的傳輸和接收能力。MAC 和 PHY 之間的數據傳輸通過精簡千兆位獨立介質接口 (RGMII) 或 1000BASE-T、100BASE-TX 和 10BASE-Te 的串行千兆位獨立介質接口 (SGMII) 進行。

YT8521SH-CA 支持各種 RGMII 信號電壓，包括 3.3V、2.5V 和 1.8V。YT8521SH-CA 還支持 SerDes 接口，可配置為 SGMII、1000BASE-X 或 100BASE-FX。YT8521SH-CA 具有 Motorcomm 專有的 LRE100-4 功能，該功能使設備能夠自動協商并與符合 LRE100-4 標準的鏈路合作伙伴連接，在延長電纜覆蓋范圍的應用中，通過 CAT.5E 電纜以 100Mbps 的速度連接長達 400 米的鏈路。YT8521SH-CA 支持工業工作溫度范圍（-40℃~85℃）。

引腳分配

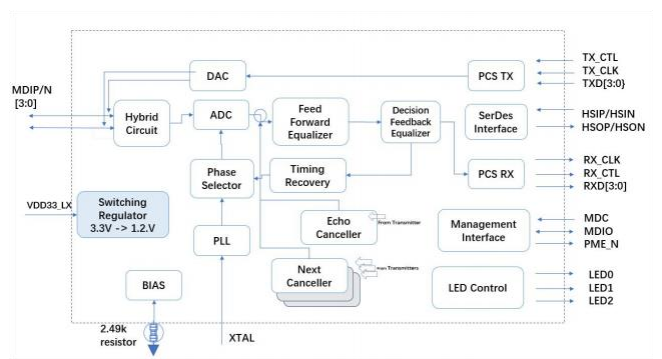

方框圖

主要功能

? 符合 1000BASE-T IEEE 802.3ab 標準

? 符合 100BASE-TX IEEE 802.3u 標準

? 符合 10BASE-Te IEEE 802.3 標準

? 支持 1000BASE-X / 100BASE-FX

? 支持 LRE100-4

? 通過 CAT.5E UTP 電纜中的 4 對線，將長距離以太網連接至 400 米 @100Mbps

? 支持 RGMII/SGMII MAC 接口

? 支持 IEEE 802.3az-2010（高能效以太網）

?  EEE 緩沖

? 包含 EEE 緩沖，可無縫支持傳統 MAC

? 支持同步以太網 (Sync-E)

? 通過 UTP/光纖內置網絡喚醒 (WOL) 功能

? 通過 UTP/光纖支持中斷功能

? 支持并行檢測

? 交叉檢測和自動校正

? 自動極性校正

? 基線漂移校正

? 支持 1000BASE-T 中 120 米的 CAT.5E 電纜

? 可為 RGMII 選擇 3.3V/2.5V/1.8V 信號。

? 支持 25MHz 外部晶體或 OSC

? 為 MAC 提供 125MHz 時鐘源

? 提供 3 個網絡狀態 LED 指示燈

? 支持鏈路掉電節能（睡眠模式）

? 內置開關穩壓器和 LDO

? 工業級制造工藝

? 支持 SERDES（SGMII/1000BASE-X）

? 支持光纖到 UTP 媒體轉換器模式或 SGMII 到 RGMII 橋接模式

? 支持 UTP/光纖自動檢測

? 1000BASET 和 100BASE-TX 支持 18k 字節巨型幀，10BASETe 支持 10k 字節巨型幀

? 48 引腳 QFN 綠色封裝

目標應用

? DTV（數字電視）

? MAU（媒體接入單元）

? CNR（通信和網絡立管）

? 游戲機

? 打印機和辦公設備

? DVD 播放器和刻錄機

? 以太網集線器

? 以太網交換機

? 基站和控制器

? 路由器、DSLAM、PON 設備

? 測試和測量系統

? 工業和工廠自動化設備

? 多媒體同步和實時網絡

? 任何需要 UTP 物理以太網 MAC 的嵌入式系統
