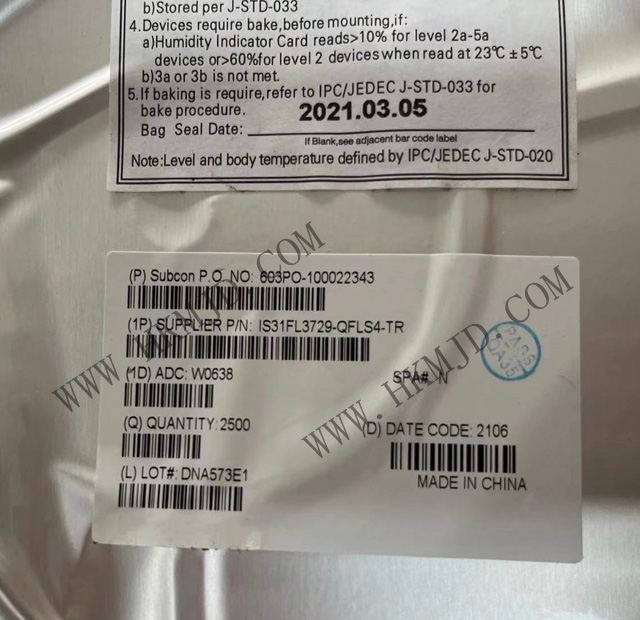

明佳達電子長期大量供應電源管理IC IS31FL3729-QFLS4-TR LED 驅動器 IC 16n(n=1-8) 或 159 個 LED 矩陣，帶 PWM 控制和點校正功能，QFN-32 (4mm4mm)，T&R
描述
IS31FL3729-QFLS4-TR 的每個 LED 可通過 8 位 PWM 數據單獨調光，每個 CSx 有 8 位直流電流比例（顏色校準）數據。兩者結合，每個點可實現 256 級線性 PWM 調光，每個 CSx 可實現 256 級直流電流調節。
此外，每個 LED 的開路或短路狀態均可檢測并存儲在開路短路寄存器中。MCU 可以通過 I2C 總線讀取開路-短路寄存器，并識別陣列中哪個 LED 處于開路或短路狀態。
具有極低的關斷和靜態（工作）電流。它還支持可選的降噪功能，如 PWM 時鐘擴頻和 180 度相移。
該器件采用 QFN-32（4mm×4mm）封裝。其工作電壓為 2.7V 至 5.5V，工作溫度范圍為 -40°C 至 +125°C。
規格
類型： DC DC 控制器
內部開關： 無
輸出數： 16
電壓 - 供電（最低）： 2.7V
電壓 - 供電（最高）： 5.5V
電流 - 輸出/通道： 35mA
頻率： 400kHz ~ 1MHz
調光： PWM
應用： LED 照明
工作溫度： -40°C ~ 125°C（TA）
安裝類型： 表面貼裝型
封裝/外殼： 32-WFQFN 裸露焊盤
供應商器件封裝： 32-QFN（4x4）
基本產品編號： IS31FL3729
應用
白色商品 LED 顯示面板
物聯網設備
