描述：

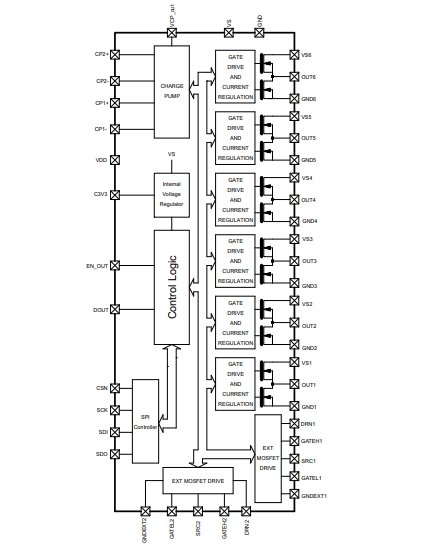

L99UDL01是一顆集成6路半橋輸出芯片，可PWM和電流調節，可配置多達兩路外部半橋用于更高的電流需求。帶有診斷包括負載開路、短接電源、對地短接和通過10位SPI反饋負載電流。
L99UDL01可由SPI配置開關時間和電流。
特性：
符合AEC-Q100標準
六個集成式全保護0.09Ω半橋
集成半橋可以完全獨立或并聯多達三個
兩級待機
待機（SPI啟動）
睡眠 (VDD = 0V)
待機時電流消耗極低
僅喚醒電路有效
較高的可編程性
導通時間
方向
電流電平
關閉狀態故障檢測
2個外部半橋控制器（使用外部N通道MOSFET或智能電源設備）
由漏源監控和關斷狀態故障檢測提供保護的外部半橋
2級電荷泵，用于低壓運行
PWM電流調節高達25kHz
用于控制和診斷的4MHz 24位SPI接口
輸出使能，可實現高安全性
高級診斷
用于負載完整性檢查的10位數字電流反饋（通過SPI）
熱警告和關斷保護
使用外部N通道MOSFET進行反向電池保護
TQFP64L裸露焊盤封裝
應用：
? 用于驅動所有門鎖執行器的中央門鎖系統
