1、概述
ISOUSB211DPR 器件是一款兼容USB 2.0的電氣隔離式中繼器，支持低速 (1.5Mbps) 、全速 (12Mbps) 和高速 (480Mbps) 信號傳輸速率。ISOUSB211具有自動速度檢測和連接、上拉/下拉反射和鏈路電源管理功能，支持插入式USB集線器、主機、外設和電纜隔離。此外，該器件支持自動角色互換；如果斷開后在上行端口上檢測到新的連接，則上行和下行端口定義被反轉。該特性使得ISOUSB211能夠支持USB On-The-Go (OTG) 和Type-C雙角色端口 (DRP) 實現。
ISOUSB211中繼器內置可編程的均衡功能，能夠消除板跡線導致的信號損失，從而幫助滿足USB2.0高速TX和RX眼圖模板的要求。該器件采用二氧化硅 (SiO2) 絕緣隔柵，可承受5000VRMS的電壓，工作電壓為1500VRMS。與隔離式電源一起使用，該器件可提供高壓保護并防止總線的噪聲電流進入本地接地。
ISOUSB211設計提供基礎型和增強型隔離。該器件支持–40°C至+125°C的寬環境溫度范圍，并采用小尺寸SSOP-28 (28-DP) 封裝。
2、應用

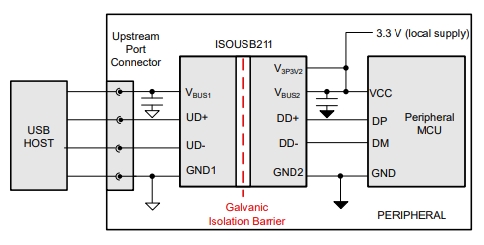

? USB集線器、主機、外設和電纜隔離
? 醫療
? 工廠自動化
? 電機驅動器
? 電網基礎設施
? 供電
? USB音頻
3、特性
兼容USB 2.0
支持低速 (1.5Mbps)、全速 (12Mbps) 和高速 (480Mbps)
不需要外部晶體或時鐘輸入
自動速度與連接檢測
支持L1（睡眠）和L2（暫停）低功耗狀態
可編程均衡，用于補償高速模式中的板跡線損耗
下游端CDP廣播
對側電源正常指示
支持USB On-The-Go (OTG) 和Type-C?雙角色端口 (DRP) 設計的自動角色反轉
高CMTI：100kV/μs
±8kV IEC 61000-4-2接觸放電保護（整個隔離柵）
VBUS電壓范圍：4.25V至5.5V
3.3V和1.8V內部LDO
符合CISPR32 B類輻射限制
環境溫度范圍：-40°C至+125°C
小尺寸28-SSOP封裝
安全相關認證：
7071VPK VIOTM和2121VPK VIORM（增強型和基本型選項），符合DIN EN IEC 60747-17標準 (VDE 0884-17)
符合UL 1577標準且長達1分鐘的5000VRMS隔離
IEC 62368-1、IEC 60601-1和IEC 61010-1認證
CQC、TUV和CSA認證
