AD9544BCPZ：四通道輸入、10路輸出、雙通道DPLL、1 pps同步器和抖動清除器
概述
?AD9544BCPZ是一款四通道輸入、10路輸出的時鐘同步器，具有雙通道數字鎖相環（DPLL）和1pps同步器及抖動清除器功能??，主要用于5G時序傳輸、高精度同步和相控陣?yán)走_(dá)等應用場景?。

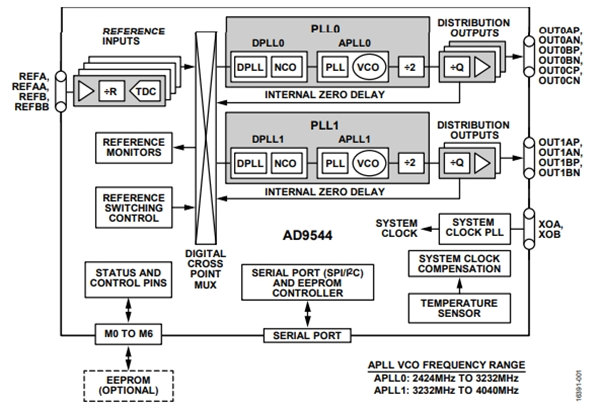

AD9544BCPZ的10個時鐘輸出與最多四個輸入基準電壓源之一同步。數字鎖相環(DPLL)可減少與外部基準電壓源相關的時序抖動。借助數字控制環路和保持電路，即使所有參考輸入都失效，也能持續產生低抖動輸出信號。
此外，AD9544BCPZ采用48引腳LFCSP (7 mm × 7 mm)封裝，額定溫度范圍為?40°C至+85°C。
應用場景
AD9544BCPZ廣泛應用于以下場景：
SyncE 和 GPS 同步和抖動清除
光傳輸網絡(OTN)、SDH、宏和小型蜂窩基站
具有抖動凈化功能的OTN映射/解映射
小基站時鐘，包括基帶和無線電
Stratum 2、Stratum 3e 和 Stratum 3 保持、抖動清除及相位瞬態控制
JESD204B 支持模數轉換器 (ADC) 和數模轉換器 (DAC) 時鐘
有線基礎設施
載波以太網
其關鍵特點
雙通道DPLL?：AD9544BCPZ能夠同步1Hz至750 MHz的物理層時鐘，提供高噪聲參考源的頻率轉換和抖動凈化功能?。
符合標準?：符合ITU-T G.8262和Telcordia GR-253標準，AD9544BCPZ支持Telcordia GR-1244、ITU-T G.812、G.813、G.823、G.824和G.825標準?。
?頻率監控和參考驗證?：頻率偏差低至50 ppb，AD9544BCPZ具有可編程數字環路濾波器帶寬從10^-4 Hz至1850 Hz?。
?參考切換功能?：支持自動和手動保持和參考切換，AD9544BCPZ提供零延遲、無中斷或相位增建操作?。
?輸出配置?：AD9544BCPZ具有5對時鐘輸出引腳，每對引腳均可用作差分LVDS/HCSL/CML或2路單端輸出（1 Hz至500 MHz）?。
?輸入配置?：AD9544BCPZ支持2個差分或4個單端輸入基準電壓源，交叉點多路復用器將參考輸入互連至PLL?。
此外，AD9544BCPZ還具有以下規格：
輸出端數量：10 Output
最大輸出頻率：2415 MHz
輸出電平：CML, HCSL, LVCMOS, LVDS, LVPECL
輸入電平：CML, HCSL, LVCMOS, LVDS, LVPECL
封裝 / 箱體：LFCSP-48
最大輸入頻率：750 MHz
電源電壓-最小：1.71 V
電源電壓-最大：1.89 V
工作溫度：- 40°C 至 + 85°C
