Melexis MLX90316KDC-BDG-100-RE是一款Tria?is旋轉位置傳感器，可提供在設備表面上方旋轉的小型偶極磁體（軸端磁體）的絕對角度位置。得益于其表面的集成磁集中器 (IMC)，該單片設備能以非接觸方式感應所施加磁通密度的水平分量。這種獨特的傳感原理應用于旋轉位置傳感器…

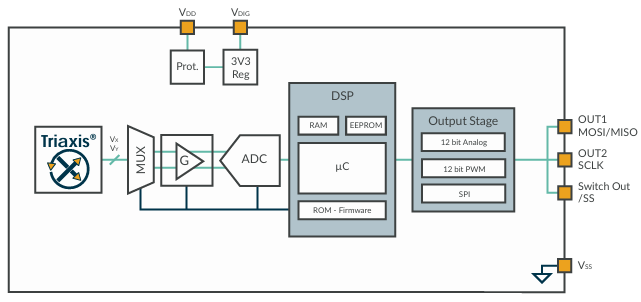

Melexis MLX90316KDC-BDG-100-RE是一款Tria?is?旋轉位置傳感器，可提供在設備表面上方旋轉的小型偶極磁體（軸端磁體）的絕對角度位置。得益于其表面的集成磁集中器 (IMC)，該單片設備能以非接觸方式感應所施加磁通密度的水平分量。這種獨特的傳感原理應用于旋轉位置傳感器，使得角度位置在機械公差（氣隙、離軸公差）范圍內具有令人印象深刻的穩健性。該水平部件的旋轉在很大范圍內（最多 360 度--整轉）都能被感應到，并通過芯片上的 DSP（數字信號處理器）進行處理，最終以模擬比率輸出或 PWM（脈寬調制）信號或可通過 3 針 SPI（串行接口）通道訪問的 14 位數據的形式報告磁鐵的絕對角位置。輸出傳輸特性完全可編程（如偏移、增益、箝位電平、線性度、熱漂移、濾波、量程......），以通過終端校準滿足任何特定要求。
應用
? 絕對旋轉位置傳感器
? 方向盤位置傳感器
? 踏板位置傳感器
? 電機軸位置傳感器
? 節氣門位置傳感器
? 浮子液位傳感器
? 車身高度位置傳感器
? 非接觸式電位計

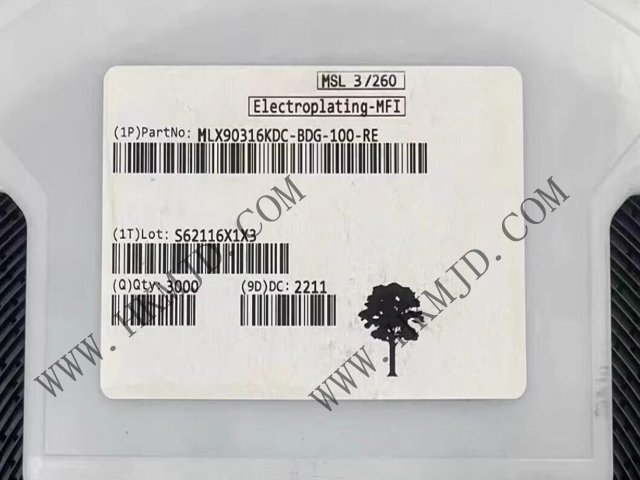

深圳市明佳達電子有限公司提供傳感器芯片Melexis MLX90316KDC-BDG-100-RE，全新原裝，現貨供應，庫存充足，歡迎隨時聯系！
主要規格
核心架構：Triaxis?霍爾技術，支持0°~360°的絕對旋轉角度檢測
輸出模式：可選模擬（比例）、PWM或SPI輸出
分辨率：12位角分辨率，10位熱精度
工作電壓：4.5V~5.5V
工作溫度范圍：-40°C至150°C
封裝形式：SOIC-8
魯棒性設計：對機械公差（氣隙、離軸）具有出色的魯棒性
