ADC3664IRSBR：具有 SLVDS 接口的雙通道、14 位、125MSPS、高 SNR、低功率 ADC其主要特性包括：? 14 位 125MSPS ADC? 本底噪聲：-156.9dBFS/Hz? 低功耗：100mW/ch? 延遲：2 個時鐘周期? 電壓基準：– 外部：65MSPS 至 125MSPS– 內部：100MSPS 至 125MSPS? 保證 14…
ADC3664IRSBR：具有 SLVDS 接口的雙通道、14 位、125MSPS、高 SNR、低功率 ADC
其主要特性包括：
? 14 位 125MSPS ADC
? 本底噪聲：-156.9dBFS/Hz
? 低功耗：100mW/ch
? 延遲：2 個時鐘周期
? 電壓基準：
– 外部：65MSPS 至 125MSPS
– 內部：100MSPS 至 125MSPS
? 保證 14 位，無丟碼
? 輸入帶寬：1.4GHz (3dB)
? INL：±2.6LSB；DNL：±0.9LSB
? 工業溫度范圍：-40°C 至 +105°C
? 片上數字濾波器（可選）
– 2 倍、4 倍、8 倍、16 倍、32 倍抽取率
– 32 位 NCO
? 串行 LVDS 數字接口（2 線、1 線和 1/2 線）
? 小尺寸：40 引腳 VQFN (5mm × 5mm) 封裝
? 頻譜性能 (fIN = 5MHz)：
– SNR：77.5dBFS
– SFDR：84dBc HD2、HD3
– SFDR：92dBFS 最嚴重毛刺
? 頻譜性能 (fIN = 70MHz)：
– SNR：75.5dBFS
– SFDR：76dBc HD2、HD3
– SFDR：84dBFS 最嚴重毛刺
這些特性使得ADC3664IRSBR適用于高速數據采集、通信基礎設施、雷達系統、頻譜分析儀及工業測量設備。
描述

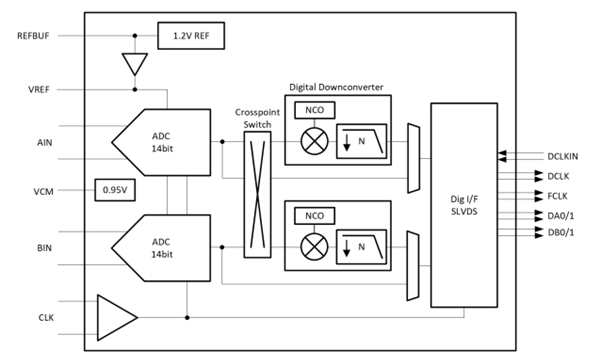

ADC3664IRSBR器件是一款低噪聲、超低功耗、14 位、125MSPS 高速雙通道 ADC。該器件可實現超低噪聲性能和 -156.9dBFS/Hz 的噪聲頻譜密度，還具有出色的線性度和動態范圍。ADC3664IRSBR可提供中頻采樣支持，使器件適合各種應用。高速控制環路受益于低至一個時鐘周期的低延遲。該 ADC 在 125MSPS 下的功耗僅為每通道 100mW，其功耗隨采樣率減小而迅速降低。
ADC3664IRSBR使用串行 LVDS (SLVDS) 接口輸出數據，可更大限度減少數字互連的次數。該器件提供雙通道選項。ADC3664IRSBR與 16 位分辨率 ADC 系列實現了引腳對引腳兼容。該器件支持 –40?C 至 +105?C 的工業級工作溫度范圍。
應用場景
ADC3664IRSBR模數轉換器廣泛應用于以下各種場景中，包括：
? 高速數據采集
? 軟件定義無線電
? 通信基礎設施
? 頻譜分析儀
? OTDR
? 控制環路
? 源測量單元 (SMU)
? 儀表
? 光譜分析
? 雷達
基本參數
ADC3664IRSBR的主要參數包括：
分辨率：14 bit
通道數量：2 Channel
接口類型：Serial
采樣比：125 MS/s
輸入類型：Differential
結構：SAR
模擬電源電壓：1.8 V
數字電源電壓：1.8 V
SNR – 信噪比：78.9 dBFS
最小工作溫度：- 40 C
最大工作溫度：+ 105 C
封裝 / 箱體：WQFN-40
