TCAN1043A-Q1 是一款高速控制器局域網 (CAN) 收發器，符合 ISO 11898-2:2016 高速 CAN 規范對物理層的要求。

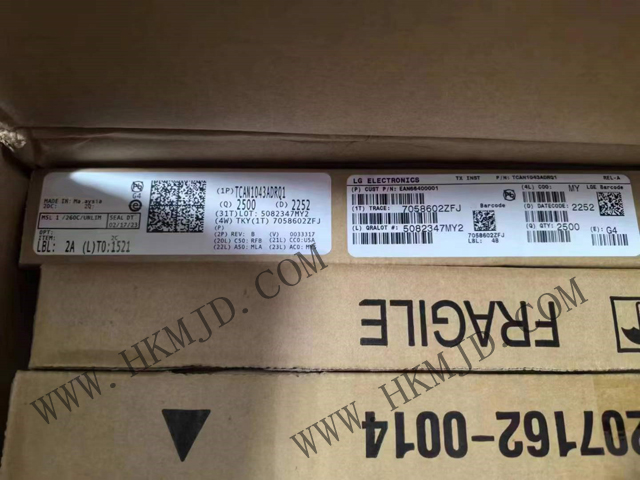

深圳市明佳達電子有限公司全新原裝出售（TI汽車芯片）TCAN1043ADRQ1 具有喚醒/抑制/睡眠功能的汽車類 CAN FD 收發器
TCAN1043ADRQ1器件說明
TCAN1043A-Q1 是一款高速控制器局域網 (CAN) 收發器，符合 ISO 11898-2:2016 高速 CAN 規范對物理層的要求。該器件支持傳統 CAN 和 CAN FD，數據速率高達 8 兆位/秒 (Mbps) (TCAN1043A-Q1) 或 5 Mbps (TCAN1043AT-Q1)。
TCAN1043A-Q1 可通過 INH 輸出引腳選擇性地啟用系統上可能存在的各種電源，從而減少整個系統級別的電池電流消耗。這使得在低電流睡眠模式中，功率傳送到除 TCAN1043A-Q1 以外的所有系統元件，同時對 CAN 總線進行監控。檢測到喚醒事件時， TCAN1043A-Q1 通過將 INH 驅動至高電平來啟動系統。
TCAN1043A-Q1 具有一個 SWE 計時器，可在無操作 4 分鐘 (t INACTIVE) 后，從待機模式安全轉換為睡眠模式。如果 MCU 出現故障，無法將器件轉換為正常模式，這一特性也可以保證器件轉換為低功耗的睡眠模式。
特性
? 符合面向汽車應用的 AEC Q100（1 級）標準
? 符合 ISO 11898-2:2016 的要求
? 寬工作輸入電壓范圍
? 支持高達 8Mbps (TCAN1043A-Q1) 或 5Mbps(TCAN1043AT-Q1) 的經典 CAN 和 CAN FD
? VIO 電平轉換支持：1.7V 至 5.5V
? 工作模式：
– 正常模式
– 靜音模式
– 待機模式
– 低功耗睡眠模式
? 高壓 INH 輸出，用于系統電源控制
? 支持通過 WAKE 引腳實現本地喚醒
? 如果出現系統電源故障或軟件故障，睡眠喚醒錯誤(SWE) 計時器可將系統從待機模式安全轉換為睡眠模式。
– 支持長時間上電
? 定義了未上電時的行為
– 總線和 IO 終端為高阻抗（運行總線或應用上無負載）
? 保護特性：
– ±58V CAN 總線容錯
– VSUP 上支持負載突降
– IEC ESD 保護
– 欠壓保護
– 熱關斷保護
– TXD 顯性狀態超時 (TXD DTO)
? 采用具有可濕性側面的 14 引腳引線式（SOT 和 SOIC）封裝以及無引線 (VSON) 封裝，提高了自動光學檢測 (AOI) 能力
應用
? 車身電子裝置和照明
? 汽車網關
? 高級駕駛輔助系統 (ADAS)
? 信息娛樂系統與儀表組
? 混合動力、電動和動力總成系統
? 個人交通工具 - 電動自行車
? 工業運輸
