AD3530RBCBZ是一款低功耗、8 通道、16 位、緩沖電壓輸出數模轉換器 (DAC)，其主要特性包括：16位分辨率，3 LSB16 INL，1 LSB16 DNL星期二：0.22% FSR（最大值）偏移誤差：1.6mV（最大值）增益誤差：0.26% FSR（最大值）保證 50mA 源電流超低余量：20mA 負載時為 25mV2.5V…
AD3530RBCBZ是一款低功耗、8 通道、16 位、緩沖電壓輸出數模轉換器 (DAC)，其主要特性包括：
16位分辨率，±3 LSB16 INL，±1 LSB16 DNL
星期二：±0.22% FSR（最大值）
偏移誤差：±1.6mV（最大值）
增益誤差：±0.26% FSR（最大值）
保證 50mA 源電流
超低余量：20mA 負載時為 25mV
2.5V 內部基準電壓，5ppm/°C（典型值）
62nV/√Hz 噪聲頻譜密度（外部參考）
115nV/√Hz 噪聲頻譜密度（內部參考）
輸出電壓、電流和芯片溫度監視器
50MHz SPI 寫入和讀取
2.7V 至 5.5V 電源范圍
1.2V 或 1.8V 兼容數字接口
工作溫度范圍：?40°C 至 +125°C
小型封裝：2.1mm × 2.2mm，25 球 WLCSP

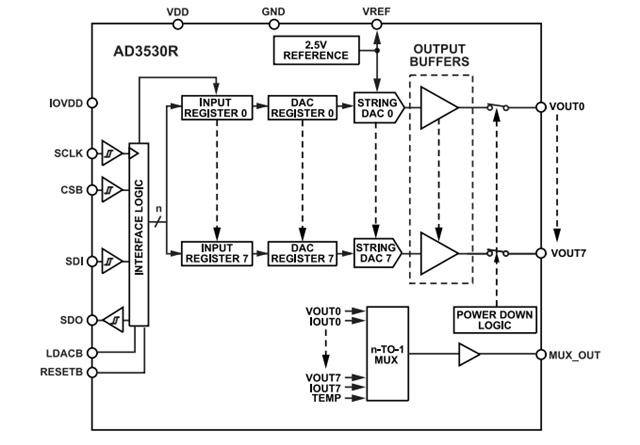

AD3530R 說明
AD3530RBCBZ 8通道、16位數模轉換器(DAC)具有軟件可編程增益控制功能，2.5V基準電壓時的滿量程輸出范圍為2.5V或5V。該器件采用2.7V至5.5V單電源供電，設計時通過了單調性認證。AD3530RBCBZ還提供一個2.5V、5ppm/°C內部基準，默認禁用。
AD3530RBCBZ DAC包含集成多路復用器，可監控輸出電壓、電流和內部裸片溫度。該器件結合了上電復位(POR)電路，可確認DAC輸出功率高達32kΩ并存在至接地，直到執行一次有效的寫入操作。該DAC還具有掉電模式，典型電流消耗低至670μA。
兼容串行外設接口（SPI）和MICROWIRE?的4線串行接口支持1.08V至1.98V的邏輯電平范圍，以及高達50MHz的時鐘頻率。
此外，AD3530RBCBZ的關鍵參數如下：
位數：16
數模轉換器數：8
建立時間：12μs
輸出類型：Voltage - Unbuffered
差分輸出：無
數據接口：SPI
參考類型：外部，內部
電壓 - 供電，模擬：2.7V ~ 5.5V
電壓 - 供電，數字：2.7V ~ 5.5V
INL/DNL (LSB)：±3，±1（最大）
架構：電阻串 DAC
工作溫度：-40°C ~ 125°C
封裝/外殼：25-WLCSP
安裝類型：表面貼裝型
應用領域
AD3530RBCBZ適用于需要高精度、低功耗的應用領域，包括：
光收發器
測試和測量
工業自動化
數據采集系統
