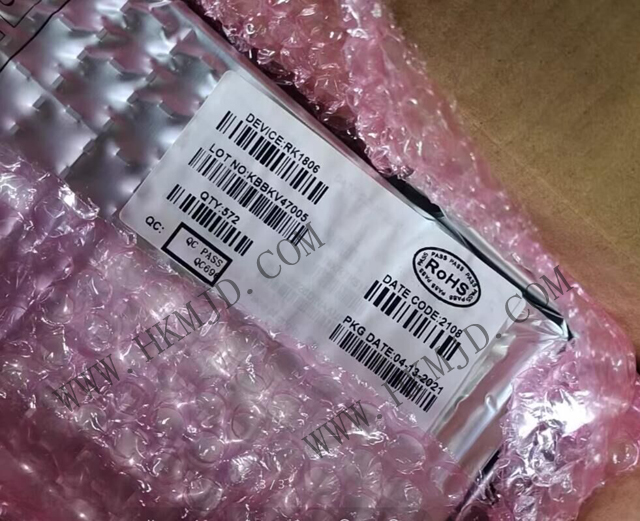

長期現貨供應瑞芯微（Rockchip）RK1806高性能AI處理器芯片

來源：本站時間：2025-07-18瀏覽數：

深圳市明佳達電子有限公司長期現貨供應瑞芯微（Rockchip）RK1806高性能AI處理器芯片。該芯片專為邊緣計算、人工智能及物聯網設備設計，內置獨立NPU（神經網絡處理單元），提供3.0 TOPS（INT8）的強勁算力，適用于圖像識別、語音交互、智能安防、工業自動化等AI應用場景。…

1. RK1806產品描述

RK1806 是一款基于Arm Cortex-A35雙核架構的高性能、低功耗AI處理器，采用22nm FD-SOI工藝，相比傳統28nm工藝，功耗降低30%，特別適合電池供電的邊緣計算設備。其主要特點包括：

獨立NPU加速：支持INT8 3.0 TOPS算力，可高效運行MobileNet V1（6.5ms，153.8 FPS）。

豐富外設接口：支持MIPI CSI（攝像頭輸入）、MIPI DSI（1080p@60fps顯示）、LPDDR3/DDR4內存擴展。

工業級可靠性：工作溫度-40°C ~ 85°C，適用于嚴苛環境。

2. RK1806核心特性

? 高性能AI算力

3.0 TOPS NPU，支持TensorFlow、Caffe、百度飛槳（Paddle Lite）等主流AI框架。

雙核Cortex-A35 CPU（1.2GHz），支持ARM NEON SIMD加速。

? 低功耗設計

22nm FD-SOI工藝，相比28nm工藝降低30%功耗。

支持動態電壓頻率調整（DVFS），優化能效。

? 豐富外設接口

MIPI CSI（攝像頭輸入）、MIPI DSI（1080p@60fps顯示）。

USB 2.0、SPI、I2C、UART等通用接口。

? 工業級可靠性

寬溫工作范圍（-40°C ~ 85°C），適用于車載電子、工業控制等場景。

3. 詳細參數

產品型號：RK1806

CPU架構：雙核Cortex-A35 @1.2GHz

NPU算力： 3.0 TOPS（INT8）

工藝制程： 22nm FD-SOI

內存支持： LPDDR3/DDR3/DDR4

視頻輸入： MIPI CSI、16位DPI

顯示輸出： MIPI DSI（1080p@60fps）、RGB（1280×800@60fps）

工作溫度： -40°C ~ 85°C

封裝： BGA

4. RK1806典型應用

智能安防：人臉識別、行為分析（如智能攝像頭）。

工業自動化：機器視覺、預測性維護。

消費電子：AI語音助手、智能家居控制。

邊緣計算：本地AI推理，減少云端依賴。

關于Rockchip-瑞芯微

瑞芯微電子（Rockchip Electronics）是中國領先的集成電路設計企業，成立于2001年，總部位于福建省福州市，并在北京、深圳、上海、香港等地設立分支機構。公司專注于智能應用處理器（SoC）、AI芯片、多媒體處理芯片的研發與銷售，產品廣泛應用于消費電子、工業控制、汽車電子、AIoT（人工智能物聯網）等領域。
