ECB4R3M12YM3 是 Wolfspeed 公司推出的一款 1200V 碳化硅（SiC）功率模塊，屬于其 YM 系列產品。它采用了 Wolfspeed 先進的碳化硅技術，旨在為高功率應用提供高效率、高可靠性及高功率密度的解決方案。
模塊概述

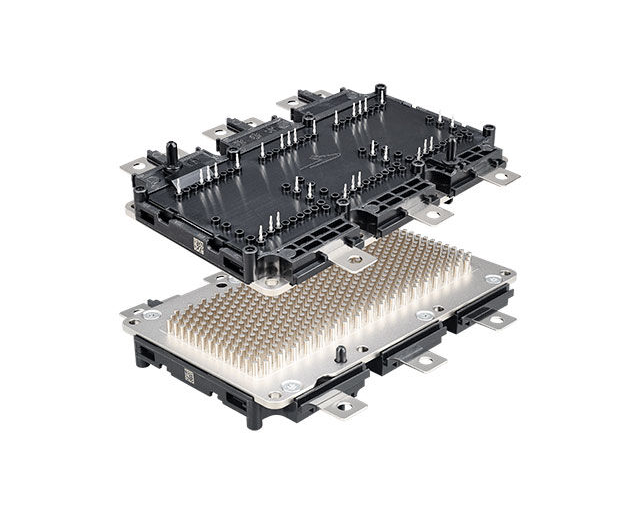

ECB4R3M12YM3 是一款 1200V 碳化硅（SiC）功率模塊，采用 Wolfspeed 的 YM 系列封裝。ECB4R3M12YM3 集成了六個 N 溝道 SiC MOSFET，構成一個三相全橋拓?fù)浣Y(jié)構（Six-Pack），非常適合用于三相逆變器設計，例如電動汽車的主驅逆變器、工業電機驅動、可再生能源發電系統等。
這款模塊的核心優勢在于利用碳化硅材料本身的高開關頻率、高工作效率、高溫度穩定性以及更低的開關損耗和導通損耗，從而幫助系統實現小型化、輕量化和更高能效。
主要規格
產品：ECB4R3M12YM3
技術：碳化硅（SiC）
配置：6 N 溝道（三相逆變器）
FET 功能：-
漏源電壓（Vdss）：1200V（1.2kV）
25°C 時電流 - 連續漏極 (Id)：385A
不同 Id、Vgs 時導通電阻（最大值）：5.5 毫歐 @ 350A，15V
不同 Id 時 Vgs(th)（最大值）：3.6V @ 84mA
不同 Vgs 時柵極電荷 (Qg)（最大值）：848nC @ 15V
不同 Vds 時輸入電容 (Ciss)（最大值）：25600pF @ 800V
功率 - 最大值：1.1kW（Tj）
工作溫度：-40°C ~ 175°C（TJ）
安裝類型：底座安裝
封裝/外殼：模塊
典型應用領域
ECB4R3M12YM3 模塊專為汽車電子設計，適用于以下領域：
電動汽車/混合動力汽車 (EV/HEV) 牽引逆變器：作為電動汽車的核心動力轉換單元，將電池的直流電轉換為驅動電機的交流電。
商業、建筑及農用車輛 (CAV) 的牽引系統。
可再生能源系統：如太陽能逆變器、儲能系統（ESS）的功率轉換4。
工業電機驅動：用于控制各類工業電機，提高能效和控制精度。
不間斷電源 (UPS)：提供高效、可靠的電力保障。
