LM5171PHPR是一款 80V 雙通道雙向控制器，支持多相并行運行和獨立通道操作，適用于高功率降壓/升壓轉換場景。其核心特性包括：高壓（HV）端口和低壓（LV）端口的最高額定電壓分別為85V和80V雙向電流調節精度：1%（典型值）通道電流監測精度：1%（典型值）可編程或自適應死…
LM5171PHPR是一款 80V 雙通道雙向控制器，支持多相并行運行和獨立通道操作，適用于高功率降壓/升壓轉換場景。其核心特性包括：
高壓（HV）端口和低壓（LV）端口的最高額定電壓分別為85V和80V
雙向電流調節精度：1%（典型值）
通道電流監測精度：1%（典型值）
可編程或自適應死區時間控制
可編程振蕩器頻率高達1MHz，可選擇與外部時鐘同步
I2C接口，用于監控和診斷
獨立的通道使能控制引腳
集成電流和電壓環路控制
內置3.5V 1%基準電壓
集成5V 10mA偏置電源
5A峰值半橋柵極驅動器
可編程逐周期峰值電流限制
過熱關斷
動態可選二極管仿真和強制PWM工作模式
可編程軟啟動定時器
支持多相和獨立通道運行
支持緊急關斷閂鎖
概述

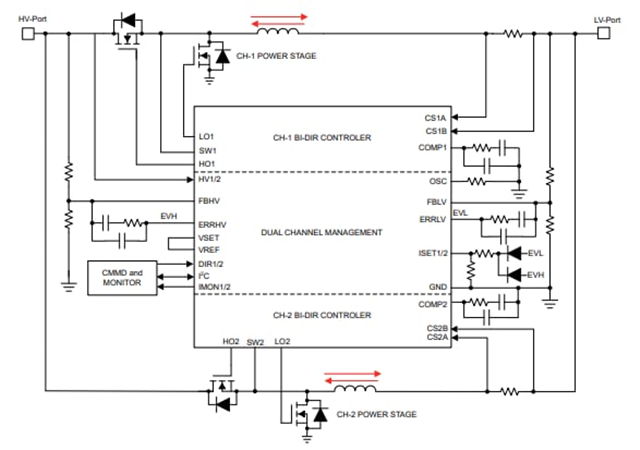

LM5171PHPR控制器可為雙通道雙向轉換器提供高壓和精密元件。相關示例包括雙電池系統。LM5171PHPR支持多相并行運行，每個相位均具有平衡的電流共享。LM5171PHPR還可以支持獨立通道雙向運行，因此可用作多相降壓/升壓或獨立降壓/升壓的獨立控制器。
雙通道差分電流檢測放大器和專用通道電流監測計可實現 1% 的典型精度。穩健的 5A 半橋柵極驅動器能夠驅動并聯的 MOSFET，從而在每個通道調節更高的功率?？刂破骺梢赃M行動態編程，從而在二極管仿真模式 (DEM) 或強制 PWM (FPWM) 模式下運行。LM5171PHPR通用保護特性包括逐周期電流限制、HV 和 LV 端口過壓保護，以及過熱保護和緊急關斷鎖存。
應用場景
電池測試系統?（BTS）：LM5171PHPR用于電池性能評估與維護。 ??
超級電容/電池備用電源轉換器?：LM5171PHPR為應急供電提供穩定輸出。 ?
可堆疊大功率設備?：LM5171PHPR適用于高功率降壓或升壓應用，如工業雙電池系統。
技術參數
產品：LM5171PHPR
輸出類型：晶體管驅動器
功能：升壓，降壓，升壓/降壓
輸出配置：正
拓撲：降壓，升壓，降壓升壓
輸出數：2
輸出階段：3
電壓 - 供電 (Vcc/Vdd)：3V ~ 80V
頻率 - 開關：50kHz ~ 1MHz
占空比（最大）：-
同步整流器：是
時鐘同步：是
串行接口：I2C
控制特性：限流，空載時間控制，使能，頻率控制，相位控制，斜坡，軟啟動
工作溫度：-40°C ~ 150°C（TJ）
安裝類型：表面貼裝型
封裝/外殼：48-HTQFP（7x7）
