最新資訊德州儀器LMX2820RTCR 是一款高性能寬帶合成器，可生成 45MHz 至 22.6GHz 范圍內的任何頻率。
概述
LMX2820RTCR 是一款高性能寬帶合成器，可生成 45MHz 至 22.6GHz 范圍內的任何頻率。高性能 PLL 具有-236dBc/Hz 的品質因數和較高的相位檢測器頻率，可實現極低的帶內噪聲和集成抖動。高速 N 分頻器沒有預分頻器，從而顯著減少了雜散的振幅和數量。還有一個可編程輸入乘法器，用于減輕整數邊界雜散。
應用
? 雷達和電子戰
? 5G 和毫米波無線基礎設施
? 微波回程連線
? 測試和測量設備
? 高速數據轉換器計時
特性
? 輸出頻率：45 MHz 至 22.6 GHz
? 在 6GHz 下具有 36fs 抖動（12kHz 至 95MHz）
? 高性能 PLL
– 品質因數：-236dBc/Hz
– 歸一化 1/f 噪聲：-134dBc/Hz
– -95dBc 整數模式雜散 (fPD=100MHz)
– 高相位檢測器頻率
? 400MHz 整數模式
? 300MHz 分?jǐn)?shù)模式
– 可編程輸入乘法器
– 支持偏移混合的直接 PFD 輸入，從而將 PLL N分頻器用于超低抖動
? 2.5μs 快速 VCO 校準時間
? 靜音引腳具有 200ns 靜音/取消靜音時間
? 啟用倍頻器后，VCO 泄漏為 –45dBc
? 支持高達 22.6GHz 的外部 VCO
? 跨多個器件實現輸出相位同步
? 兩個差分射頻輸出和一個差分 SYSREF 輸出，用于JESD204B 支持

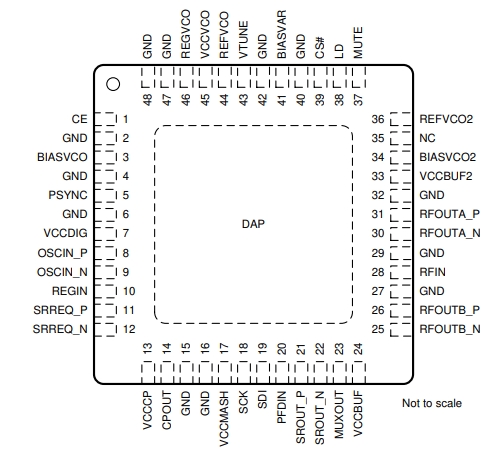

引腳圖
