最新資訊TLVM23625RDNR 是一款 2.5A、36V 輸入同步直流/直流降壓電源模塊，旨在滿足常開型工業應用的低待機功耗要求。
產品說明
TLVM23625RDNR 是一款 2.5A、36V 輸入同步直流/直流降壓電源模塊，它在易于使用的緊湊型 3.5mm × 4.5mm × 2mm 11 引腳 QFN 封裝中整合了 Flip Chip On Lead (FCOL) 封裝、功率 MOSFET、集成式電感器和自舉電容器。小型 HotRod? QFN 封裝技術可提高熱性能，確?？稍诟攮h(huán)境溫度下工作。器件可通過電阻反饋分壓器配置為 1V 至 6V 輸出。
TLVM236x5 旨在滿足常開型工業應用的低待機功耗要求。自動模式可在輕負載運行時進行頻率折返，實現 1.5μA 的空載電流消耗（在 13.5V VIN 時）和高輕負載效率。PWM 和 PFM 模式之間的無縫轉換以及低 MOSFET 導通電阻可確保在整個負載范圍內提供出色的效率。
TLVM236x5 采用具有內部補償?shù)姆逯惦娏髂Ｊ郊軜?gòu)，用于維持穩定運行和超小的輸入電容。RT 引腳可用于在 200kHz 至 2.2MHz 范圍內設置頻率，來避開噪聲敏感頻帶。
特性
? 功能安全型
– 可提供用于功能安全系統設計的文檔
? 多功能同步直流/直流降壓模塊：
– 集成 MOSFET、電感器、CBOOT 電容器和控制器
– 3V 至 36V 的寬輸入電壓范圍
– 高達 40V 的輸入瞬態保護
– 結溫范圍：–40°C 至 +125°C
– 4.5mm × 3.5mm × 2mm 超模壓塑料封裝
– 使用 RT 引腳可在 200kHz 至 2.2MHz 范圍內調節頻率
? 在整個負載范圍內具有超高效率：
– 在 12V VIN、5V VOUT、
1MHz、IOUT = 2.5A 時效率高于 88%
– 在 24V VIN、5V VOUT、
1MHz、IOUT = 2.5A 時效率高于 87%
– 在 13.5V VIN 時待機 IQ 低至 1.5μA
? 針對超低 EMI 要求進行了優化：
– Flip-Chip On Lead (FCOL) 封裝
– 電感器和啟動電容器集成
– 符合 CISPR 11 B 類要求
? 輸出電壓和電流選項：
– 可調輸出電壓范圍為 1V 至 6V
? 設計用于可擴展電源：
– 與以下器件引腳兼容：
? TPSM365R6（65V，600mA）
? 使用 TLVM236x5 并借助 WEBENCH? Power Designer 創建定制設計方案
應用
? 工廠自動化
? 測試和測量
? 電網基礎設施

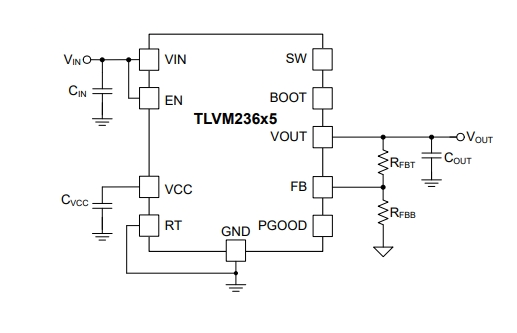

典型電路原理圖
