STGAP2SICDTR——電流隔離4 A雙重柵極驅動器
描述

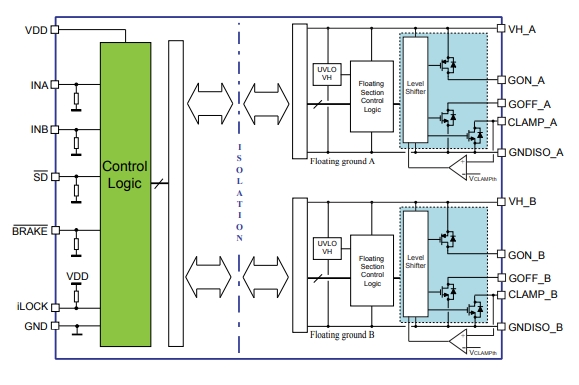

STGAP2SiCD屬于SiC MOSFET雙柵極驅動器，用于在每個柵極驅動通道與低壓控制和接口電路之間提供電隔離。柵極驅動器支持4 A的電流能力和軌到軌輸出，適合中到高功率應用，如功率轉換和工業電機驅動器逆變器。獨立的輸出引腳允許使用專用柵極電阻單獨優化導通和關斷，而Miller鉗位功能可在半橋拓?fù)涞目焖贀Q向期間避免柵極尖峰。該器件集成了保護功能：提供專用SD和BRAKE引腳，包含UVLO和熱關斷功能，便于輕松設計高度可靠的系統。在半橋拓?fù)渲?，?lián)鎖功能防止輸出同時為高，避免錯誤的邏輯輸入指令導致出現擊穿情況。
功能
高壓導軌達1200 V
驅動器電流能力：4 A灌/拉@25°C
dV/dt瞬態抗擾度±100 V/ns
總輸入 - 輸出傳播延遲：75 ns
獨立的電流拉灌選項，輕松實現柵極驅動配置
4 A Miller鉗位
UVLO功能
可配置的聯鎖功能
專用SD和制動pins
柵極驅動電壓高達26 V
具有遲滯的3.3 V，5 V TTL / CMOS輸入
溫度關閉保護
待機功能
6 kV電隔離
寬體SO-36W封裝
應用
? 用于工業驅動、工廠自動化、家用電器和風扇的電機驅動器
? 600/1200 V逆變器
? 電池充電器
? 感應加熱
? 焊接
? 不間斷電源
? 電源裝置
? DC-DC轉換器
? 功率因數校正
