描述：TQL9093是一款平坦增益、高線性度、超低噪聲放大器，采用2 x 2 mm小型表貼封裝。LNA在1.5至4 GHz的寬帶寬范圍內提供2 dB(峰峰值)的增益平坦度。在2.6 GHz下，放大器通常提供20 dB增益、120 mA偏置設置下的+41.5 dBm OIP3和0.6 dB噪聲系數。LNA可以從3.3到5伏的單個…
描述：
TQL9093是一款平坦增益、高線性度、超低噪聲放大器，采用2 x 2 mm小型表貼封裝。LNA在1.5至4 GHz的寬帶寬范圍內提供2 dB(峰峰值)的增益平坦度。在2.6 GHz下，放大器通常提供20 dB增益、120 mA偏置設置下的+41.5 dBm OIP3和0.6 dB噪聲系數。LNA可以從3.3到5伏的單個正電源偏置。該器件采用符合綠色/RoHS標準的工業標準2x2 mm封裝。
TQL9093采用高性能E-pHEMT工藝進行內部匹配，僅需要五個外部元件即可采用單個正電源供電:一個外部RF扼流圈和阻塞/旁路電容，以及一個連接引腳1的偏置電阻。該LNA集成了關斷偏置功能，允許在TDD應用中工作。
TQL9093針對1.5至4 GHz頻段的線性性能進行了優化，但工作頻率可低至600 MHz
特性：
0.6至4.2 GHz工作頻率范圍
超低噪聲系數:0.67 dB NF(2.6 GHz)
1.5至4 GHz范圍內的增益超過19 dB
1.5至4 GHz范圍內平坦的2 dB增益變化
偏置可調，實現線性優化
120mA IDD時41.5 dBm OIP3
具有1.8V邏輯的關斷模式引腳
無條件穩定
集成關斷控制引腳
通過高引腳驅動保持關斷狀態
+3V至+5V電源；不需要-Vgg
應用：
中繼器/ DAS
移動基礎設施
LTE / WCDMA / CDMA / GSM
通用無線
TDD或FDD系統

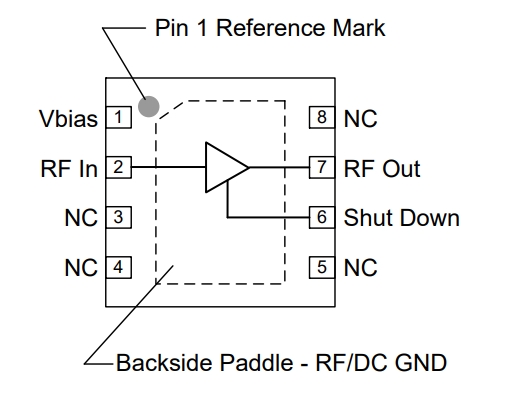

TQL9093射頻放大器功能框圖
