明佳達電子【供應Renesas】8T49N240-991NLGI FemtoClock? NG 超高性能抖動衰減器！

產品描述：

8T49N240-991NLGI是一款分?jǐn)?shù)反饋單通道抖動衰減器，具有頻率轉換功能。它配有三個整數和一個小數輸出分頻器，允許產生多達四種不同的輸出頻率，范圍從8kHz到867MHz。這些頻率完全獨立于輸入?yún)⒖碱l率和晶振參考頻率。輸出可以選擇LVPECL、LVDS、HCSL或LVCMOS輸出電平。

8T49N240最多接受兩個差分或單端輸入時鐘和一個基模晶振輸入。內部PLL可以鎖定任一輸入?yún)⒖紩r(shí)鐘，或者僅鎖定晶振，以充當頻率合成器。PLL可以使用第二個輸入作為主輸入?yún)⒖嫉娜哂鄠浞?，但這種情況下，兩個輸入時鐘參考的頻率必須是整數相關的。

該器件支持輸入時鐘之間的無中斷參考切換。該器件監控兩個輸入時鐘的信號丟失(LOS)，并在檢測到輸入時鐘故障時產生報警。支持自動和手動無中斷參考切換選項。LOS行為可以設置為支持有間隙或無間隙時鐘。

8T49N240支持保持。從檢測到所有可用輸入基準電壓源丟失時起，保持的初始精度為50ppB。它維護PLL的歷史平均工作點，在保持模式下，該點可能會以有限的相位斜率返回。

產品特性：

四個差分輸出

出色的抖動性能：

工作模式：合成器、抖動衰減器

采用10MHz至54MHz的基本模式晶體工作

初始保持精度為+50ppb

最多接受兩個LVPECL、LVDS、LVHSTL或LVCMOS輸入時鐘

接受的頻率范圍為8kHz至875MHz

自動和手動時鐘選擇，無間斷切換

時鐘輸入監控，包括支持間隙時脈

三個輸出生成LVPECL/LVDS/HCSL時鐘，一個輸出生成LVPECL/LVDS/HCSL/LVCMOS時鐘

輸出頻率范圍為8kHz至867MHz（差分）

輸出頻率范圍為8kHz至250MHz (LVCMOS)

三個具有固定分頻比的整數分頻器

一個小數輸出分頻器

開漏中斷引腳

相位斜率限制和完全無中斷切換選項，以控制輸出時鐘相位瞬變

可編程環路帶寬設置范圍為0.2Hz至6.4kHz

可選的快速鎖定功能

四個通用I/O引腳，具有可選的狀態和控制支持：

兩個輸出使能控制輸入可控制四個時鐘

手動時鐘選擇控制輸入

鎖定、保持和信號丟失報警輸出

可通過I2C或外部I2C EEPROM對寄存器編程

所有型號均支持2.5V或3.3V電源模式，部分型號支持1.8V

環境工作溫度：-40°C至85°C

封裝：6mm x 6mm x 0.9mm 40-VFQFN，無鉛（符合RoHS 6指令）

應用：

OTN，包括ITU-T G.709 (2009) FEC

CPRI接口

光纖

40G/100G以太網

Gb以太網、Terabit IP交換機/路由器

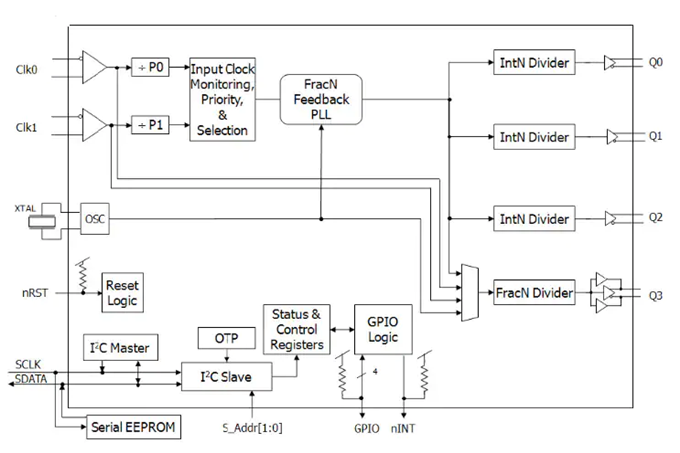

8T49N240-991NLGI功能框圖
