AM2634COKFHMZCZRQ1是一款具有實時控制和安全功能且頻率高達 400MHz 的汽車級四核 Arm? Cortex?-R5F MCU。

說明：

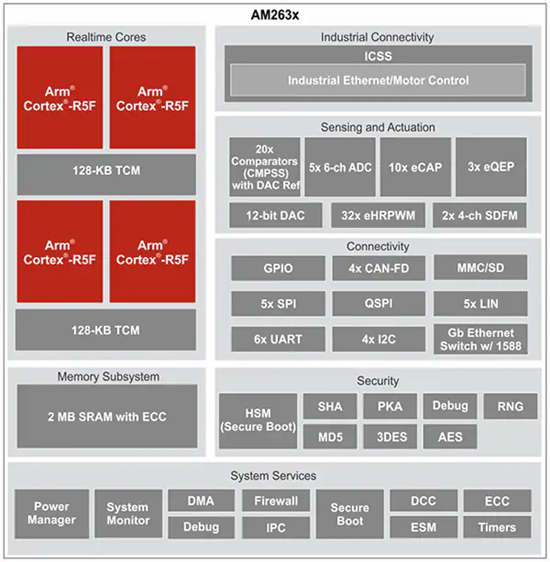

AM263x Sitara? Arm? 微控制器旨在滿足下一代工業和汽車嵌入式產品復雜的實時處理需求。AM263x MCU 系列包含多個具有多達四個 400MHz Arm? Cortex?-R5F 內核的引腳對引腳兼容器件?？蛇x擇將 Arm? R5F 子系統編程為在鎖步或雙核模式下運行，從而實現多種功能安全配置。工業通信子系統 (PRU-ICSS) 支持集成工業以太網通信協議（例如 PROFINET?、TSN、Ethernet/IP?、EtherCAT? 以及多個其他協議）、標準以太網連接和自定義 I/O 接口。該系列面向使用高級模擬感應和數字驅動模塊的未來電機控制和數字電源應用而設計。

多個R5F內核排列成具有 256KB 共享緊耦合存儲器 (TCM) 和 2MB 共享 SRAM 的集群子系統，顯著降低了對外部存儲器的需求。片上存儲器、外設和互聯中包含廣泛的 ECC，增強了可靠性。由硬件安全管理器 (HSM) 管理的粒度防火墻支持開發人員滿足嚴格的安全敏感型系統設計要求。AM263x 器件還提供加解密加速和安全啟動功能。

特性：

處理器內核：

? 四核 Arm? Cortex?-R5F MCU，每個內核運行頻率高達400 MHz

– 16KB 指令緩存，每個 CPU 內核具有 64 位ECC

– 16KB 數據緩存，每個 CPU 內核具有 32 位ECC

– 64KB 緊耦合存儲器 (TCM)，每個 CPU 內核具有 32 位ECC

– 支持鎖步或雙核模式的集群

功能安全：

? 支持設計具有功能安全要求的系統

– 具有指定 SAFETY_ERRORn 引腳的錯誤信令模塊 (ESM)

– 計算臨界存儲器具有 ECC 或奇偶校驗

– CPU 和片上 RAM 的內置自檢 (BIST) 和故障注入

– 運行時內部診斷模塊，包括電壓、溫度和時鐘監控，窗口式看門狗計時器，用于存儲器完整性檢查的 CRC 引擎

? 以功能安全合規型為 [汽車]

– 專為功能安全應用開發

– 可提供用于 ISO 26262 功能安全系統設計的文檔

– 以系統功能達到 ASIL-D 級為

– 以硬件完整性達到 ASIL-D 級為

– 安全相關認證

? 經 TUV SUD 進行 ISO 26262 認證達到ASIL-D 級

技術/封裝：

? 符合面向汽車應用的 AEC-Q100 標準

? 45nm 技術

? ZCZ 封裝

– 324 引腳 NFBGA

– 15.0mm x 15.0mm

– 0.8 mm 間距

應用

? 單軸及多軸伺服驅動器

? 交流逆變器和變頻驅動器

? 太陽能

? 電動汽車充電

? 可再生能源存儲

? 牽引逆變器

? 車載充電器

? 直流/直流轉換器

? 電池管理系統

? 整體式架構

? IO 聚合器

? 域控制器
