介紹：

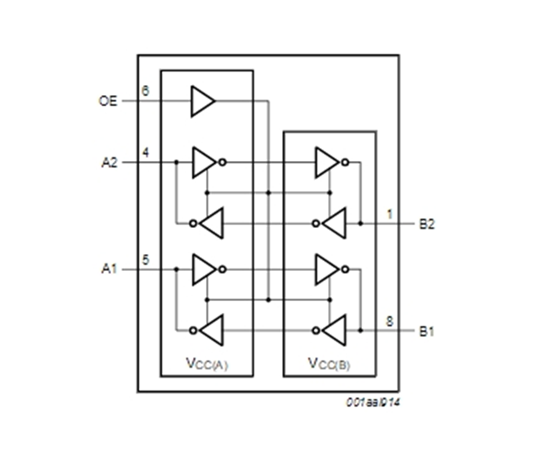

NTB0102JKZ是帶自動方向感應的2位雙電源轉換收發器，可使能雙向電壓電平轉換。它具有兩個2位輸入-輸出端口(An和Bn)、一個輸出使能輸入(OE)和兩個電源引腳 (VCC(A)和VCC(B))。VCC(A)可以由介于1.2 V至3.6 V之間的任何電壓供電，VCC(B)可以由介于1.65 V至5.5 V之間的任何電壓供電，因此此器件適用于任何低電壓節點(1.2 V、1.5 V、1.8 V、2.5 V、3.3 V和5.0 V)之間的轉換。
引腳An和OE以VCC(A)為基準，引腳Bn以VCC(B)為基準。引腳OE處的低電平使輸出呈現高阻抗關斷狀態。該器件完全適合使用IOFF的局部掉電應用。IOFF電路可禁用輸出，從而防止在器件掉電時出現破壞性回流電流。
特征
電源電壓范圍較大：
VCC(A)：1.2 V至3.6 V和VCC(B)：1.65 V至5.5 V
IOFF電路可在局部掉電模式下工作
輸入可接受高達5.5 V的電壓
ESD保護：
A端口的HBM JESD22-A114E 2類超過2500 V
B端口的HBM JESD22-A114E 3B類超過15000 V
MM JESD22-A115-A超過200 V
CDM JESD22-C101E超過1500 V
閉鎖性能超過JESD 78B II類規定的100 mA
X2SON8封裝
指定溫度范圍為–40 ℃至+125 ℃
應用
? I2C/SMBus
? UART
? GPIO
