概述：Amphenol FCI雙密度Cool Edge 0.80mm連接器采用緊湊設計，具有兩排觸點以及差分、單端和電源引腳選項。這些可配置單片連接器可適應高速和低速信號和電源。它們支持PCIe Gen 5，設計用于多種附加卡厚度。它們還為1.60mm和2.36mm AIC提供選項。與1.00mm PCIe Cool Ed…
概述：

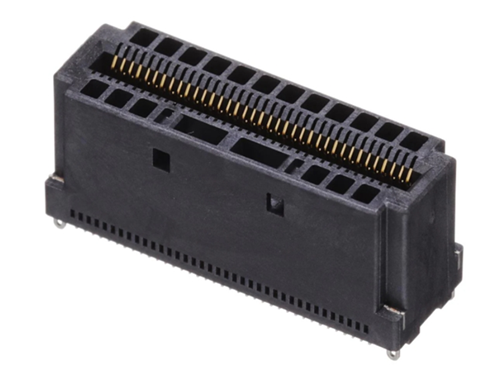

Amphenol FCI雙密度Cool Edge 0.80mm連接器采用緊湊設計，具有兩排觸點以及差分、單端和電源引腳選項。這些可配置單片連接器可適應高速和低速信號和電源。它們支持PCIe Gen 5，設計用于多種附加卡厚度。它們還為1.60mm和2.36mm AIC提供選項。與1.00mm PCIe Cool Edge系列相比，這些連接器減少了一半以上的PCB占位面積。Amphenol FCI雙密度Cool Edge 0.80mm連接器設計用于板對板和板對電纜應用，包括通信和數據。
CED011481142001：雙密度Cool Edge，存儲和服務器連接器，SMT，148個信號引腳，0.8mm，垂直，2.36mm AIC
特性：
支持高密度混合應用
每個連接器最多支持70個通道
混合配置可實現靈活的電源信號組合
支持大部分標準AIC應用
滿足下一代信號速度要求
特殊電源觸點設計每引腳可承載超過2A電流
與標準Cool Edge連接器相比，緊湊型連接器設計可縮短走線長度
提供電纜解決方案，提高系統互連靈活性
規范：
0.80mm腳距
2A/引腳（電源應用）
0.5A/引腳（信號應用）
信號引腳選項：76至428
經優化的觸點設計，滿足32Gb/s要求
速度高達32GT/s（或56GT/s PAM4）
提供1.60mm和2.36mm AIC選項
可容納1.60mm和2.36mm厚插配板
應用：
通訊
基帶
商業系統
網絡
無線電單元
高端計算系統
服務器和存儲系統
數據
服務器和存儲系統
高端計算系統
