DAC80504RTER器件是一款帶有內部基準電壓的 四通道 16 位 SPI 電壓輸出數模轉換器（DAC），該器件主要具備以下特點：
? 性能
– INL：16 位分辨率下為 ±1 LSB（最大值）
– TUE：FSR 最大值 ±0.1%
? 集成 2.5V 精密內部基準電壓
– 初始精度：±5 mV，最大值
– 低溫漂：2ppm/°C（典型值）
? 高驅動能力：20mA 0.5V 電源軌
? 靈活的輸出配置
– 用戶可選增益：2、1 或 ?
– 復位至零標度或中標度
? 寬運行范圍：
– 電源：2.7V 至 5.5V
– 溫度：–40?C 至 +125?C
? 50MHz，SPI 兼容串行接口
– 4 線制模式，1.7V 至 5.5V 工作電壓
– 菊鏈運行
– CRC 誤差校驗
? 低功耗：0.7mA/通道 (5.5V)
? 小型封裝：3mm × 3mm，16 引腳 WQFN

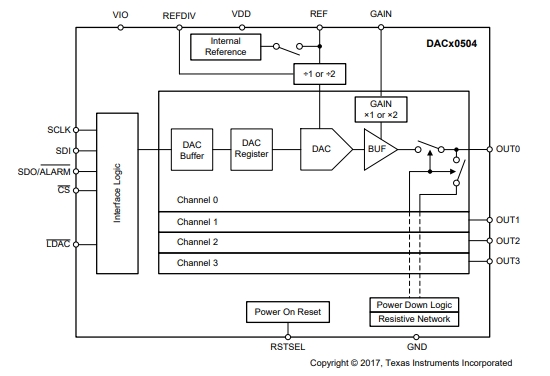

詳情
DAC80504RTER是一款低功耗、四通道、緩沖電壓輸出的數模轉換器 (DAC)，具有 16位分辨率。DAC80504RTER包括一個低漂移 2.5V 內部基準電壓，大多數應用中無需使用外部精度基準。用戶可選增益配置提供 1.25V（增益 = ?）、2.5V（增益 = 1）或 5V（增益 = 2）滿量程輸出電壓。這些器件由 2.7V 至 5.5V 單電源供電，具有指定單調性，并能提供 ±1LSB INL 的高線性度。
通過一個運行時鐘速率為 50MHz 的 4 線制串行接口與 DAC80504RTER通信。VIO 引腳使串行接口可在 1.7V 至 5.5V 電壓范圍內運行。DAC80504RTER靈活接口使其能夠用于廣泛的行業標準微處理器和微控制器。
DAC80504RTER采用了上電復位電路，上電后可以將 DAC 輸出保持在零電平或中間電平，直到在器件中寫入一個有效代碼。該器件在 5.5V 時消耗 0.7mA/通道的低電流，因此非常適用于依靠電池供電的設備。每通道斷電特性可將器件電流消耗量降低至 15μA。
DAC80504RTER可在 –40°C 至 +125°C 的溫度范圍內正常運行，采用 3mm × 3mm QFN 小型封裝。
應用場景
DAC80504RTER適用于需要高精度、多通道數模轉換的應用場景，如：
? 光纖網絡
? 無線基礎設施
? 工業自動化
? 數據采集系統
技術規格
產品：DAC80504RTER
位數：16
數模轉換器數：4
建立時間：5μs（典型值）
輸出類型：Voltage - Buffered
差分輸出：無
數據接口：SPI
參考類型：內部
電壓 - 供電，模擬：2.7V ~ 5.5V
電壓 - 供電，數字：2.7V ~ 5.5V
INL/DNL (LSB)：±0.5，±0.5
架構：R-2R
工作溫度：-40°C ~ 125°C
封裝/外殼：16-WFQFN
